고압 소형 CBA 시리즈

CBA-1200TP1

24시간 연속운전 가능 / 소형화, 고성능
- 길고 좁은 노즐형 후드를 사용하여 부착된 먼지를 흡수하는 데 적합합니다.
- 길고 좁은 배관 구성에서도 높은 흡입력을 최대한 활용할 수 있습니다.
- 산업현장 Needs 에 맞춰 장비 소형화를 실현한 설계
- CBA 시리즈는 「소형화, 고성능 」 연구개발 철학을 가장 잘 구현한 제품입니다.

TP1 터치패널로 정보를 한눈에
- ON/OFF 및 능력 변경
- 풍속·풍량을 실시간 확인 가능
- 흡입 능력 저하 알림
- 15단계 레벨 설정

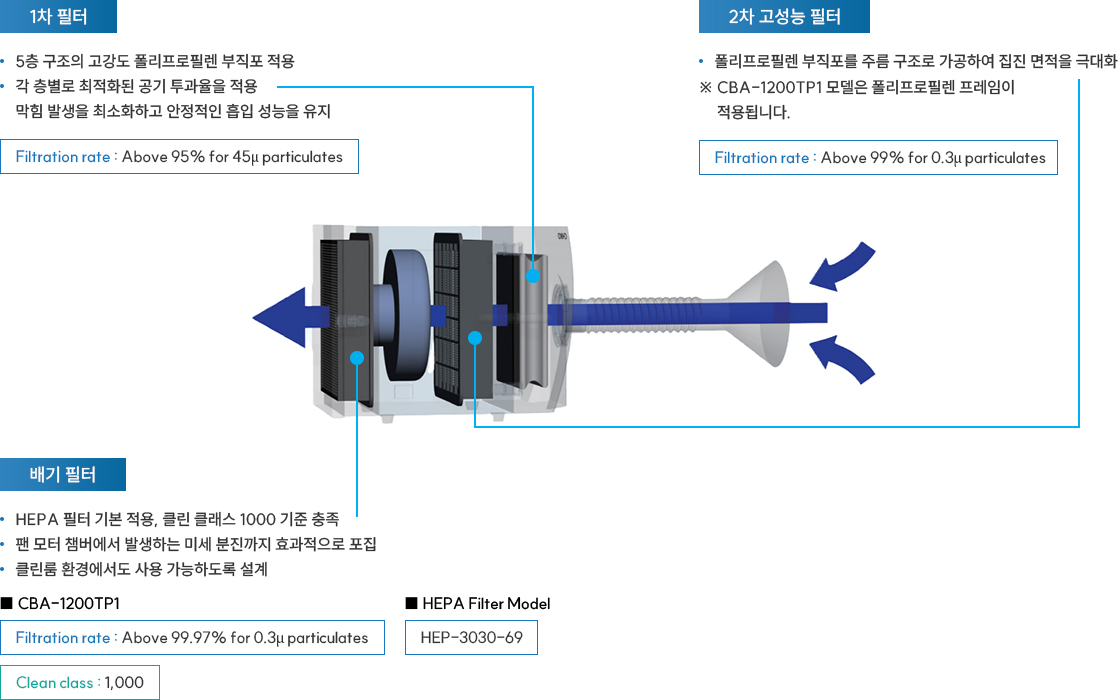

1. 1차 필터백

필터백은 5겹 구조의 PP 부직포로 만들어졌습니다. 각 층의 공기 투과도가 다르고 차단이 쉽지 않으며, 45μ 먼지를 95% 이상 포집할 수 있습니다.
또한, 5층 구조로 전체적인 강도가 향상 되었으며, 종이 필터백에 비해 쉽게 손상되지 않습니다.
2. 2차 고성능 필터

PP 부직포로 제작된 주름필터로 제작되었습니다. 필터 외관의 재질은 ABS 수지 입니다. 집진 효율이 높고 0.3μ 먼지는 99% 이상 포집할 수 있습니다.
3. 배기필터

CBA-1200TP1 모델은 배기 HEPA 필터를 기본 탑재하여 출고되며, 모터 팬 자체에서 발생되는 미세 입자를 포집 하도록 설계 되었습니다.
0.3um 입자의 집진율은 99.97% 이상에 도달할 수 있으며, 1000등급의 클린룸에서 사용 가능합니다.

원격 케이블

별매 리모트 케이블을 사용하여 집진기와 장비를 연결하면,
장비 측에서 ON/OFF 및 성능(능력) 레벨 변경을 제어할 수 있습니다.
- 3m：MT-173-8-3
- 5m：MT-173-8-5
- 7m：MT-173-8-7
- 10m：MT-173-8-10
LAN/RS-485 (옵션사항)

패널의 모든 기능은 LAN 또는 RS-485 통신을 사용하여 작동할 수 있습니다.
교체형 플랜지(표준:Ø75)(옵션)
- 쉬운 교체
- 사이즈 변경 가능
흡입구 플랜지의 크기는 쉽게 변경할 수 있으며, 본체 구입 후에도 변경이 가능합니다.(옵션)

사이즈 변경 가능(별매)
Ø65: FRJ-D-65-35-108
Ø50: FRJ-D-50-35-108
Ø38: FRJ-D-38-35-108
캐스터 대차 OP-CBA-1200AT3-CAS

집진기 하부에 장착하여 장비를 손쉽게 이동할 수 있습니다.
고무 발에 맞춘 가이드를 적용하여 집진기를 고정함으로써, 이동 시에도 안정적인 운용이 가능합니다.
플랜지 부착 배기 커버 OP-3030-V1-EX100-NF

국소 배기(플랜지) 타입 집진기의 배기부를 대기 개방형으로 전환하는 전용 배기 판금입니다.
집진기 내부 온도 상승을 효과적으로 억제하여 안정적인 장비 운전을 지원합니다.
PNP 변환 어댑터 P-RPN-3

CHIKO AIRTEC 제품은 기본적으로 NPN 제어 방식을 사용합니다.
PNP 제어가 필요한 경우, 본 어댑터를 통해 신호 변환이 가능합니다.

※1 흡입구에 호스를 연결한 후 본체로부터 1m 떨어진 곳에서 A-가중 데시벨(dBA) 값을 측정합니다.
※2 리모컨 케이블은 별도로 구매하셔야 합니다.
※3 선택기능
※4 출하 전 검사된 값
위 내용은 별도의 공지 없이 변경될 수 있습니다.

Q : 필요풍량(㎥/min)
Vc : 제어풍속(m/Sec)
X : 거리(m) * 분진 발생원으로부터 흡입구까지의 거리
A : 개구면 면적(m2) * L x W
풍량 Q : 60 x Vc x (10 x X²+A)
